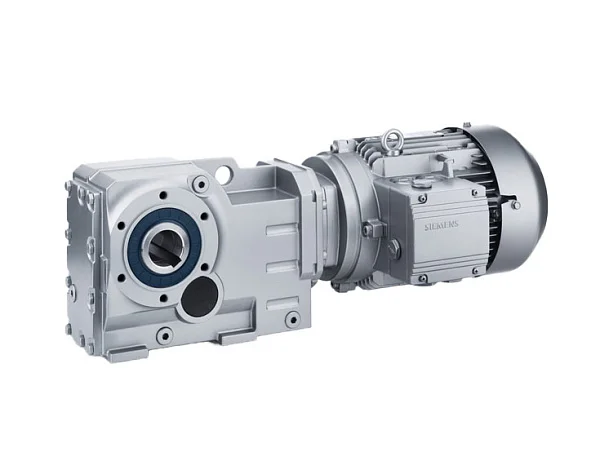

Коническо-цилиндрические мотор-редукторы представляют собой сочетание конусных и цилиндрических зубчатых передач, которые обеспечивают передачу крутящего момента с изменением направления валов. Обычно выходной вал выходит под углом к входному, что экономит пространство узла и упрощает компоновку оборудования. Такой тип редукторов популярен в станках с минимизированной планировкой, робототехнических узлах и системах подачи, где важна компактность и надёжность передачи момента.
Устройство и принцип работы
В базовой конфигурации коническо-цилиндрического редуктора две ступени объединены так, чтобы обеспечить переход с конусных шестерен на входе к цилиндрическим на последующих стадиях. Это позволяет получить правый угол передачи и распределить нагрузку между несколькими парами зубьев. В конструкцию часто входят упорные подшипники, устраняющие осевые сдвиги, и уплотнения для защиты от пыли и влаги. Гибкость таких узлов позволяет варьировать передаточное число за счёт комбинации конусной пары и дальнейших цилиндрических ступеней, что удобно для регулировки скорости и момента под конкретную задачу.
Важный нюанс — действие конических зубьев создает осевое усилие, поэтому проектирование требует учета смещений и точной настройки подшипников. Качество зубьев, их профиля и точность сопряжения напрямую влияет на шум, КПД и долговечность узла.
Преимущества и ограничения
- Компактность и удобство монтажа за счёт правого угла вывода вала.
- Высокая передача момента при умеренной геометрии узла, что полезно в робототехнике и подвижных механизмах.
- Гибкость сборки за счёт сочетания конусной и цилиндрической ступеней, возможность варьировать передаточное число.
- Относительно высокий уровень шума и вибраций при неверной настройке или использовании нестандартных режимов работы.
- Сложнее обслуживание по сравнению с чисто цилиндрическими редукторами из-за наличия дополнительных элементов и смещений.
Типичные области применения
Редукторы с конусно-цилиндрической компоновкой находят применение там, где важны компактность пространства и требование к повороту выходного вала на 90 градусов. Часто их устанавливают в токарно-винторежущих станках, металлообрабатывающих центрах, паутинных роботизированных системах и конвейерных узлах с изменением направления движения. Также они подходят для приводов подъемных и захватных механизмов, где важна согласованность мощности и точности позиционирования.
Как выбрать: ключевые критерии
- Передаточное число и момент: подбирайте под рабочие нагрузки с запасом на пуск и ускорение; учтите тепловой режим.
- Тип соединения и угол вывода: чаще всего 90°, но встречаются варианты с другими конфигурациями; совместимость с креплениями.
- Эффективность и КПД: важны для затрат на электроэнергию и теплоотвод.
- Материалы и защита: IP-класс, материал корпуса, устойчивость к пыли, влаге и химическим средам.
- Сервис и запасные части: наличие сервиса в регионе, сроки поставки редукторов и подшипников, гарантийные обязательства.
Практический план подбора
- Определить нагрузку, требуемый момент и желаемую скорость на выходном валу.
- Выбрать конфигурацию ступеней: конусный узел на входе и цилиндрические пары далее.
- Проверить совместимость с креплениями и посадочными отверстиями.
- Оценить КПД, тепловые нагрузки и требования к электропитанию.
- Убедиться в наличии документации, сертификатов и сервисной поддержки.
Уход и обслуживание
Регламентированная очистка, контроль температуры и периодическая замена смазки продлевают срок службы. Важны герметичность узла и корректный выбор смазки под рабочие условия. При перепадах нагрузки полезно проводить контроль за выбросами шума и вибраций, чтобы вовремя скорректировать режимы эксплуатации.
Частые вопросы
- Можно ли использовать такие редукторы в агрессивной среде? Это зависит от класса защиты корпуса и состава смазки; подбирать следует варианты с соответствующими уплотнениями.
- Как влияет угол вывода на обслуживание? Правильный монтаж минимизирует смещения и износ, упрощает доступ к крепежам.
- Нужна ли специальная электронная защита для двигательной части? Часто да; совместимость с драйверами и контроллерами важна для стабильной работы и безопасного пуска.
