В мире электроники и электротехники ферритовые сердечники играют важную роль в создании надежных и эффективных устройств. Эти компоненты, изготовленные из специальных керамических материалов, усиливают магнитное поле в трансформаторах, дросселях и других элементах. Особое внимание стоит уделить свойствам таких сердечников, которые определяют их поведение в различных условиях. Например, на сайте ферритовый сердечник представлен широкий ассортимент вариантов для низко- и высокочастотных применений, что позволяет подобрать оптимальный вариант под конкретные задачи.
Проницаемость ферритового сердечника — это фундаментальное свойство, которое характеризует способность материала проводить магнитный поток. Оно напрямую влияет на то, насколько эффективно сердечник может усиливать магнитное поле, минимизируя потери энергии. В этой статье мы разберем, что именно подразумевается под этим понятием, почему оно критично для современных электронных систем и как выбрать подходящий сердечник для вашего проекта. Мы также рассмотрим типы ферритов, их применение и практические советы, чтобы помочь вам в работе с этими материалами.
Что такое проницаемость ферритового сердечника и почему она важна
Проницаемость ферритового сердечника отражает, насколько легко магнитные силовые линии проходят через материал по сравнению с вакуумом. В простых словах, это мерамагнитной проводимости вещества. Для ферритов, которые представляют собой поликристаллические спеченные материалы на основе оксидов железа с добавками других металлов, проницаемость может варьироваться от нескольких единиц до десятков тысяч. Это свойство делает ферритовые сердечники незаменимыми в устройствах, где требуется высокая индуктивность при низких потерях.
Проницаемость — это не статичное значение, а характеристика, зависящая от частоты, температуры и интенсивности магнитного поля.
Представьте трансформатор в блоке питания: если проницаемость сердечника низкая, магнитный поток будет слабым, что приведет к снижению КПД и нагреву. Напротив, оптимальная проницаемость обеспечивает компактность устройства и его стабильную работу. В контексте современных тенденций, таких как развитие возобновляемой энергетики и электромобилей, где используются высокоэффективные инверторы, понимание этого свойства становится еще более актуальным. Инженеры часто сталкиваются с необходимостью балансировать между высокой проницаемостью и минимальными потерями на вихревые токи, чтобы устройства соответствовали строгим стандартам энергоэффективности.
Ферритовые сердечники классифицируют по типам проницаемости: абсолютной (общей) и дифференциальной (изменяющейся под влиянием поля). Абсолютная проницаемость μ измеряется как отношение магнитной индукции к напряженности поля, умноженное на проницаемость вакуума. Для практических целей важно знать начальную проницаемость μ_i, которая определяет поведение на малых сигналах, и максимальную μ_max для насыщения. Эти параметры указываются в паспортах материалов и помогают прогнозировать работу схемы.
Структура ферритового сердечника, иллюстрирующая кристаллическую решетку, влияющую на магнитную проницаемость.
Почему проницаемость так важна? Она определяет, для чего предназначен сердечник. В низкочастотных приложениях, таких как источники питания, предпочтительны материалы с высокой проницаемостью (до 10 000), чтобы добиться большой индуктивности в компактном корпусе. В высокочастотных системах, например, в радиопередатчиках, выбирают ферриты с умеренной проницаемостью (от 100 до 1000), чтобы избежать резонанса и потерь. Без правильного учета этого свойства устройство может работать нестабильно, что особенно критично в медицинском оборудовании или системах связи.
Высокая проницаемость позволяет уменьшить размеры магнитных цепей, но требует контроля над насыщением.
Исторически ферриты были разработаны в середине века как альтернатива металлическим сердечникам, страдающим от вихревых токов. Сегодня, с ростом спроса на миниатюризацию, проницаемость остается ключевым фактором инноваций. Например, в нанотехнологиях добавки в состав ферритов позволяют настраивать проницаемость на уровне отдельных доменов, открывая пути для создания умных материалов.
Типы ферритовых сердечников и их влияние на проницаемость
Ферритовые сердечники различаются по составу и форме, что напрямую сказывается на их проницаемости. Основное деление происходит по частотному диапазону применения: ницинковые ( ) и марганцецинковые ( ) ферриты. Ницинковые материалы обладают более низкой проницаемостью, но высокой устойчивостью к частотам выше 1 МГц, в то время как марганцецинковые предлагают повышенную проницаемость для низких частот. Выбор типа определяет, насколько эффективно сердечник будет работать в конкретной схеме, минимизируя искажения сигнала.
Рассмотрим ницинковые ферриты подробнее. Их проницаемость обычно составляет от 20 до 800, что делает их идеальными для приложений в СВЧ-технике и подавления помех. В таких сердечниках доминирует высокое электрическое сопротивление, которое снижает потери на частотах до 100 МГц. Например, в антеннах или фильтрах сердечники из обеспечивают стабильную проницаемость даже при резких изменениях нагрузки, предотвращая перегрев. Это свойство особенно ценно в портативных устройствах, где пространство ограничено, а надежность критична.
Ницинковые ферриты предпочтительны там, где нужна скорость отклика магнитного поля, а не максимальная индуктивность.
Марганцецинковые ферриты, напротив, характеризуются проницаемостью от 2000 до 20 000, что позволяет создавать мощные трансформаторы для аудио- и силовой электроники. Их преимущество в низкочастотном диапазоне до 1 МГц, где высокая проницаемость усиливает магнитный поток без значительных потерь. Однако на высоких частотах они склонны к насыщению, поэтому требуют тщательного расчета воздушного зазора для регулировки рабочей точки. В практике это означает, что для импульсных источников питания с частотой 50–100 к Гц обеспечат наибольшую эффективность, снижая энергопотребление на 10–15% по сравнению с альтернативами.
Формы сердечников также играют роль в оптимизации проницаемости. Тороидальные кольца минимизируют рассеивание магнитного потока, повышая эффективную проницаемость за счет замкнутой магнитной цепи. Клещевые сердечники удобны для монтажа на кабели и сохраняют проницаемость в динамичных условиях. — и формы часто используются в трансформаторах, где проницаемость регулируется за счет обмотки и зазора, позволяя адаптировать характеристики под нагрузку.
- Тороидальные: равномерная проницаемость, низкие утечки, подходят для высокоточных измерений.
- Клещевые: простота установки, стабильная проницаемость для фильтров помех.
- : гибкость в регулировке, высокая проницаемость для мощных устройств.
- Брусочки: компактность, умеренная проницаемость для датчиков.
При выборе формы важно учитывать, как она влияет на распределение магнитного поля. Например, в тороидальном сердечнике проницаемость остается постоянной по всему объему, что упрощает моделирование схемы в программах вроде. В реальных проектах это позволяет избежать неожиданных потерь, особенно при работе с переменными токами.

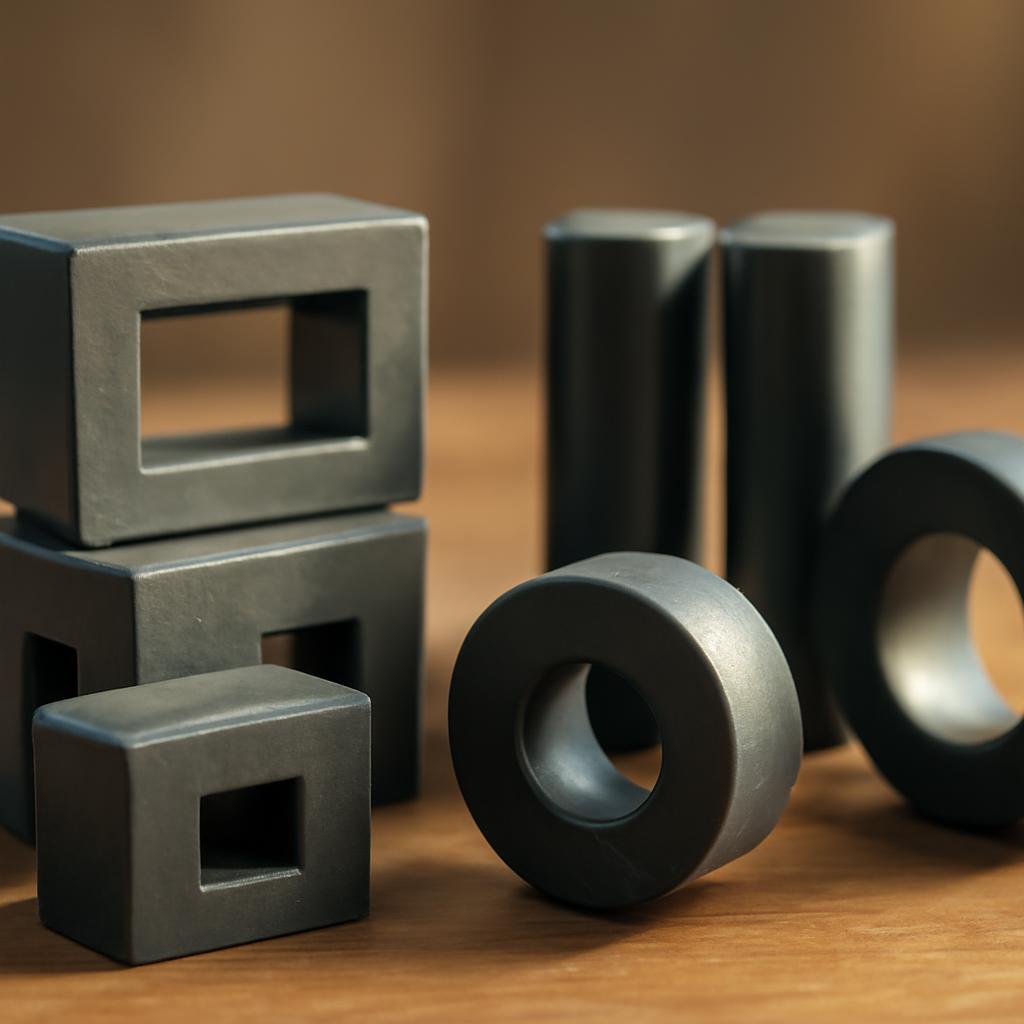

Различные типы ферритовых сердечников: тороидальные, клещевые и, с указанием влияния формы на проницаемость.
Форма сердечника может увеличить эффективную проницаемость на 20–30% за счет оптимизации потока.
Факторы окружающей среды также модифицируют проницаемость. Температура от -40° до +150° может изменить значение на 10–50%, в зависимости от состава. Влажность и механические вибрации влияют на микроструктуру, поэтому для промышленных применений рекомендуют ферриты с защитным покрытием. В последние годы разработчики фокусируются на гибридных материалах, где добавки кремния стабилизируют проницаемость в широком диапазоне условий, что актуально для и смарт-гридов.
Факторы, влияющие на проницаемость и способы их контроля
Проницаемость ферритового сердечника не является постоянной величиной; она зависит от нескольких внешних и внутренних факторов. Частота сигнала — один из ключевых. На низких частотах проницаемость растет, достигая пика, а затем падает из-за доменной релаксации. Для контроля этого эффекта инженеры используют кривые зависимости μ(), указанные в спецификациях, чтобы подобрать материал под рабочую частоту схемы.
Интенсивность магнитного поля вызывает нелинейность: при малых полях проницаемость высока, но при насыщении она резко снижается. Чтобы избежать этого, вводят воздушные зазоры, которые уменьшают эффективную проницаемость, но расширяют линейный диапазон. Расчет зазора по формуле = μ * N² * /, где — индуктивность, — число витков, — площадь сечения, — длина магнитной цепи, помогает точно настроить параметры.
Воздушный зазор — простой и эффективный способ линейности проницаемости в динамических системах.
Температурная стабильность достигается подбором материала выше рабочих температур. Для это часто 200–300°, что обеспечивает минимальное дрейф проницаемости. В производстве применяют допинг редкоземельными элементами, такими как гадолиний, для сглаживания температурных колебаний на уровне 5%.
| Фактор | Влияние на проницаемость | Способ контроля |
|---|---|---|
| Частота | Увеличение на низких, спад на высоких | Выбор материала по кривой μ() |
| Поле | Нелинейный рост до насыщения | Введение воздушного зазора |
| Температура | Снижение выше 100° | Допинг и выбор |
| Влажность | Ухудшение изоляции | Защитное покрытие |
Эта таблица иллюстрирует основные аспекты, помогая быстро оценить риски в проекте. В практике контроля проницаемости используют измерения с помощью, где сравнивают реальные значения с паспортными данными. Для сложных систем применяют симуляции в, предсказывающие поведение под нагрузкой.
Потери в ферритах, связанные с проницаемостью, делятся на гистерезисные, вихревые и резонансные. Гистерезисные потери пропорциональны площади петли и минимизируются материалами с узкой петлей. Вихревые токи подавляются высокой удельной проводимостью ферритов (10^8–10^10 Ом*м), что в 1000 раз лучше металлов. Резонансные потери контролируют добавками, сдвигающими частоту Ферми.
Столбчатая диаграмма, показывающая изменение проницаемости ферритового сердечника в зависимости от частотного диапазона.
Контроль потерь через проницаемость напрямую повышает КПД устройств на 5–20%.
В заключение этого раздела отметим, что понимание факторов позволяет не только выбрать, но и оптимизировать сердечник, адаптируя его под конкретные нужды. Это особенно важно в проектах, где баланс между проницаемостью и потерями определяет общую производительность системы.
Применение ферритовых сердечников с учетом проницаемости
В различных отраслях проницаемость ферритового сердечника определяет выбор материала для конкретных задач. В источниках питания импульсных блоков она обеспечивает высокую индуктивность дросселей, позволяя работать на частотах 20–500 к Гц с минимальными потерями. Например, в компьютерных блоках питания сердечники с проницаемостью 2000–5000 оптимизируют преобразование напряжения, повышая общую эффективность до 95%. Это особенно заметно в серверах и зарядных устройствах, где стабильность потока критична для предотвращения скачков тока.
В силовой электронике проницаемость позволяет сократить вес трансформаторов на 30% без потери мощности.
В системах связи и радиотехнике сердечники применяют для фильтров и катушек индуктивности. Здесь умеренная проницаемость (100–500) подавляет высокочастотные помехи, очищая сигнал от шумов. В антенных системах это свойство усиливает коэффициент усиления, делая передачу данных более надежной в условиях помех, таких как в мобильной связи или роутерах.
Медицинское оборудование, включая МРТ-аппараты и кардиостимуляторы, использует сердечники с контролируемой проницаемостью для датчиков магнитного поля. Низкие потери обеспечивают точность измерений, а высокая стабильность предотвращает артефакты в сигналах. В возобновляемой энергетике, для инверторов солнечных панелей, проницаемость помогает преобразовывать переменный ток с минимальными искажениями, способствуя росту эффективности на 10–15%.

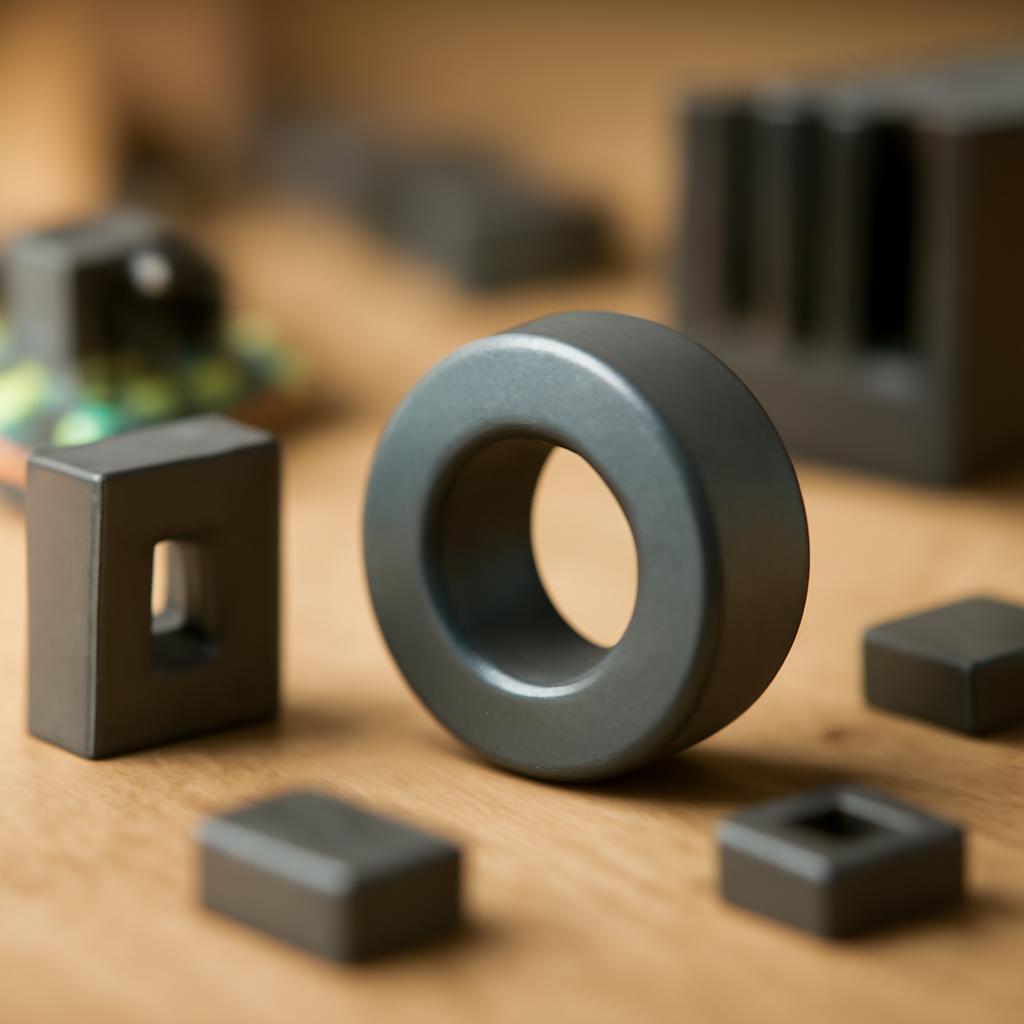

Применение ферритовых сердечников в источниках питания, системах связи и медицинском оборудовании с учетом проницаемости.
Адаптация проницаемости под задачу расширяет возможности устройств в и автоматизации.
Для автомобильной промышленности сердечники в электродвигателях и системах требуют высокой температурной устойчивости проницаемости, чтобы выдерживать вибрации и нагрев. Это обеспечивает долговечность компонентов в экстремальных условиях.
Линейная диаграмма, иллюстрирующая изменение проницаемости ферритового сердечника при росте температуры.
Часто задаваемые вопросы о проницаемости ферритовых сердечников
Что определяет проницаемость ферритового сердечника?
Проницаемость зависит от химического состава материала, структуры кристаллической решетки и условий эксплуатации. В ферритах она формируется за счет доменных стенок и спинов электронов, которые облегчают прохождение магнитного потока. Факторы вроде частоты и температуры могут изменять это значение, поэтому при проектировании учитывают все переменные для достижения оптимальной работы.
Как измерить проницаемость сердечника?
Измерение проводится с помощью или импедансного анализатора. Обмотайте сердечник катушкой с известным числом витков, подайте переменный сигнал и рассчитайте индуктивность. Проницаемость вычисляется по формуле μ = * / (μ 0 * N² * ), где — длина пути, — витки, — сечение, μ 0 — проницаемость вакуума. Для точности проводят тесты на разных частотах.
Почему проницаемость снижается на высоких частотах?
На высоких частотах доменные стенки не успевают перемещаться, что приводит к релаксационным потерям. Вихревые токи и резонанс также рассеивают энергию, уменьшая эффективную проницаемость. Для компенсации выбирают материалы с высокой электрической проводимостью, такие как, которые сохраняют стабильность до 100 МГц.
Как выбрать сердечник по проницаемости для проекта?
Определите рабочую частоту и мощность схемы. Для низких частот (до 100 к Гц) подойдут с μ > 2000, для высоких — с μ 100–800. Учитывайте насыщение: если поле сильное, добавьте зазор. Проверьте температурный диапазон и потери по даташиту. В симуляторах вроде протестируйте модель перед покупкой.
Можно ли повысить проницаемость самостоятельно?
Повысить проницаемость в готовом сердечнике сложно, но возможно через термообработку или допинг в производстве. Для пользователей рекомендуется комбинировать сердечники или использовать многослойные обмотки. Лучше выбрать готовый материал с нужными параметрами, чтобы избежать деградации свойств. Эксперименты показывают, что правильный монтаж может улучшить эффективность на 5–10%.
