Свайно-ригельный фундамент для дома формирует жесткую пространственную раму, где вертикальные опоры соединяются горизонтальными балками. Такая схема помогает равномерно передавать нагрузки от строения на грунт и снижает вероятность неравномерных осадок. При проектировании важно учитывать тип грунта, вес здания и климатические условия участка. Специалисты компании ооо Базис выполняют подобные работы с соблюдением действующих нормативов.
Определение и основные элементы

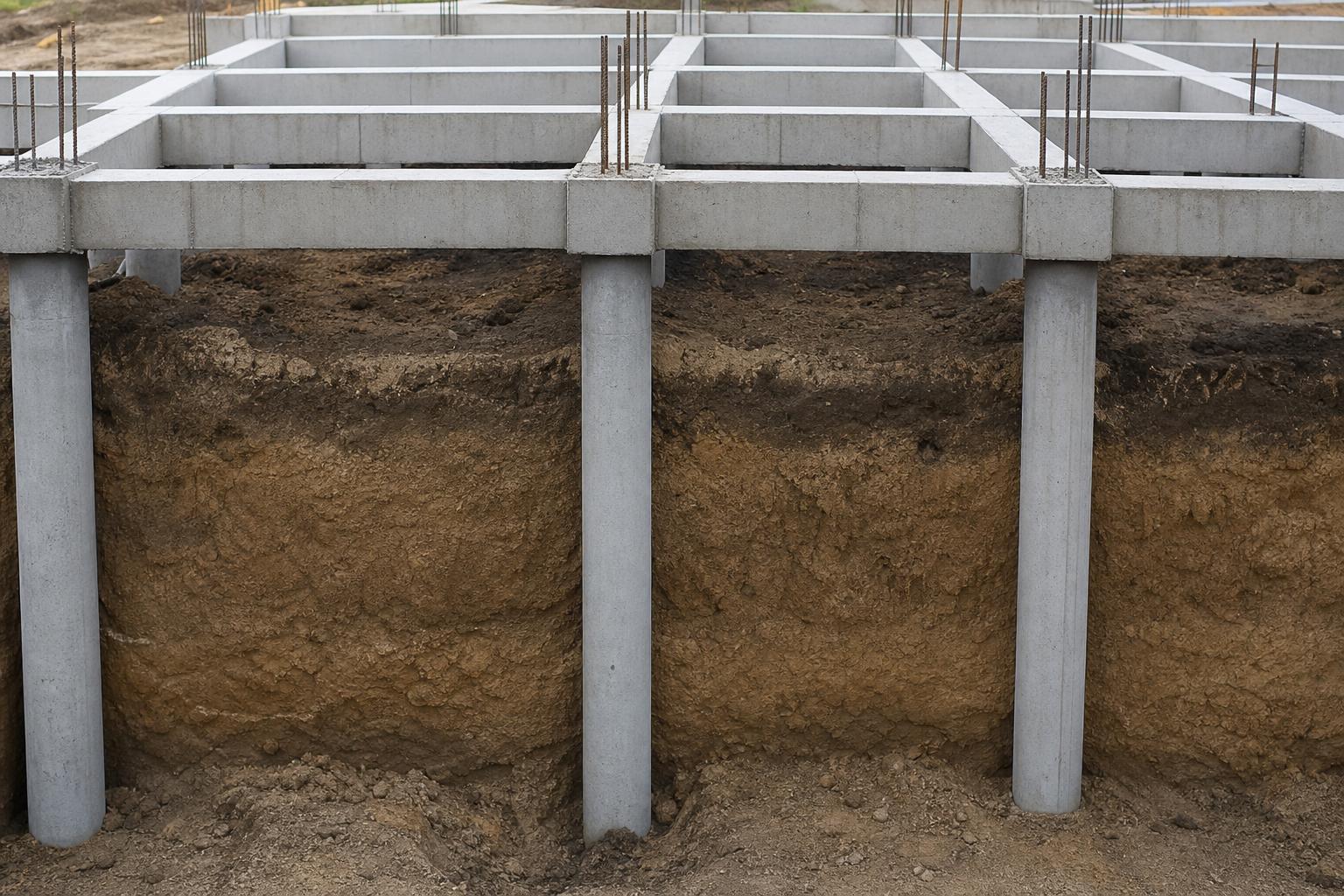

Свайно-ригельный фундамент представляет собой систему из свай и ригелей. Сваи погружают в грунт для передачи нагрузки на более плотные слои. Ригели связывают верхние части свай в единую конструкцию, образуя жесткий каркас. Перед использованием термина «ригель» уточним: это горизонтальная железобетонная балка, которая воспринимает и распределяет усилия между опорами. В зависимости от проекта применяют забивные железобетонные сваи, буронабивные или винтовые. Ригели чаще всего выполняют монолитными на месте или используют сборные элементы заводского изготовления. Выбор типа зависит от геологических условий и сроков строительства.
Когда применяют такую конструкцию
Свайно-ригельный фундамент выбирают на участках со слабыми или пучинистыми грунтами, при наличии перепадов рельефа и для домов из тяжелых материалов. Конструкция позволяет минимизировать объем земляных работ по сравнению с ленточными или плитными основаниями. При этом сохраняется достаточная несущая способность для двух- и трехэтажных зданий. Проектирование начинается с инженерно-геологических изысканий. На их основе определяют длину и сечение свай, шаг их размещения, а также сечение ригелей. Все расчеты выполняют в соответствии с действующими строительными нормами.
Расчет нагрузок и подбор параметров
При проектировании системы важно определить все виды воздействий на конструкцию. Постоянные нагрузки включают вес стен, перекрытий и кровли. Временные складываются из снегового покрова, полезной нагрузки от людей и мебели, а также ветровых воздействий. Каждый параметр учитывают с коэффициентами надежности согласно действующим нормам. После сбора исходных данных выполняют проверку несущей способности грунта на уровне наконечников свай. Шаг между опорами подбирают так, чтобы ригели не испытывали чрезмерных изгибающих моментов. Сечение ригелей рассчитывают по прочности и жесткости с учетом возможных температурных деформаций.
| Тип сваи | Несущая способность | Скорость монтажа | Стоимость |
|---|---|---|---|
| Забивная железобетонная | Высокая | Высокая | Средняя |
| Буронабивная | Средняя | Средняя | Низкая |
| Винтовая стальная | Средняя | Высокая | Средняя |
| Буроинъекционная | Высокая | Низкая | Высокая |
В расчетах всегда указывают допущения по характеристикам грунта. Если изыскания выполнены не в полном объеме, применяют понижающие коэффициенты. Дополнительная проверка требуется при наличии близко расположенных подземных вод или существующих построек на соседних участках. Подбор длины свай проводят методом последовательных приближений. Сначала задают ориентировочную глубину опирания, затем уточняют ее по результатам статических испытаний или по таблицам несущей способности для данного грунта. Ригели проектируют как балки на упругом основании с учетом совместной работы со сваями.
Все расчеты должны выполняться с учетом реальных условий площадки и подтверждаться исполнительной документацией.
После завершения расчетной части составляют ведомость материалов и объемов работ. Этот документ служит основой для составления сметы и графика производства работ. Любые изменения в проекте после начала строительства требуют повторной проверки несущей способности всей системы.
Последовательность работ на строительной площадке
После утверждения проекта и получения разрешительной документации приступают к подготовке территории. Участок очищают от растительности и мусора, выполняют вертикальную планировку. Разметку осей проводят с помощью геодезических приборов, фиксируя положение каждой опоры согласно чертежам. Точность разметки напрямую влияет на последующую работу всей системы. Погружение свай начинают с угловых точек, постепенно переходя к промежуточным. Для забивных элементов используют дизельные или гидравлические молоты, контролируя отказ на последнем метре. Буронабивные опоры формируют путем бурения скважины, установки арматурного каркаса и заливки бетонной смеси. Винтовые варианты вкручивают механизированным способом до проектной отметки.
- Очистка и планировка участка.
- Геодезическая разметка осей и точек опор.
- Погружение или устройство свай с проверкой вертикальности.
- Устройство оголовков и подготовка поверхности под ригели.
- Монтаж опалубки для горизонтальных балок.
- Укладка арматурных каркасов ригелей.
- Бетонирование и уход за бетоном.
- Демонтаж опалубки и контроль качества.
После завершения работ со сваями переходят к ригелям. Опалубку собирают из щитов или используют инвентарные системы. Арматуру вяжут на месте, соблюдая защитный слой бетона и анкеровку в оголовках свай. Бетонную смесь укладывают непрерывно, уплотняя вибраторами, и обеспечивают условия для набора прочности.
Каждый этап требует документального подтверждения в журнале работ и актах освидетельствования скрытых конструкций.
При использовании сборных ригелей их монтируют с помощью крана, соединяя с оголовками свай через закладные детали. Стыки замоноличивают для обеспечения монолитности узлов. Независимо от метода, после набора бетоном проектной прочности проводят геодезическую съемку отметок верха конструкции. Контроль качества включает проверку отклонений от проекта, прочности бетона и отсутствие дефектов. При выявлении отклонений составляют акт и принимают решение о корректировке или усилении. Все операции выполняют в соответствии с технологическими картами, разработанными для конкретного объекта.
Сравнение с альтернативными типами оснований
При выборе основания для здания или сооружения рассматривают несколько распространенных вариантов. Каждый из них проявляет себя по-разному в зависимости от характеристик площадки и требований проекта. Свайно-ригельная система часто выигрывает там, где другие решения требуют значительного объема земляных работ или дополнительного усиления. Ленточные конструкции проще в исполнении на плотных грунтах, но теряют эффективность при большой глубине промерзания или слабых слоях. Плитные решения распределяют нагрузку по всей площади, однако их устройство связано с большими затратами бетона и арматуры. Столбчатые варианты подходят для легких построек, но нуждаются в дополнительных связях при повышенных горизонтальных воздействиях.
| Тип основания | Пригодность на слабых грунтах | Объем земляных работ | Скорость устройства | Чувствительность к морозному пучению |
|---|---|---|---|---|
| Свайно-ригельный | Высокая | Низкий | Высокая | Низкая |
| Ленточный | Средняя | Высокий | Средняя | Высокая |
| Плитный | Высокая | Средний | Низкая | Низкая |
| Столбчатый | Низкая | Низкий | Высокая | Средняя |
При анализе учитывают не только начальные затраты, но и долгосрочные расходы на эксплуатацию. Свайно-ригельные решения часто позволяют сократить сроки подготовительного этапа за счет минимального вмешательства в грунт. В то же время они требуют точного соблюдения проектных отметок и качества стыков. Выбор конкретного варианта всегда основывается на результатах инженерно-геологических изысканий. На участках с неоднородным строением грунта комбинированные подходы могут оказаться оптимальными. Специалисты сопоставляют данные по несущей способности, деформациям и возможным осадкам для каждого рассматриваемого решения. Дополнительно оценивают доступность техники и материалов на конкретной территории. В условиях ограниченного пространства или сложного рельефа преимущества свайно-ригельной системы проявляются особенно ярко. Итоговое решение фиксируют в проекте после согласования всех технических и экономических параметров.
Типичные ошибки при устройстве и способы их предотвращения
Даже при наличии детального проекта на площадке нередко возникают ситуации, когда отступления от технологии приводят к снижению несущей способности или появлению деформаций. Наиболее распространенная проблема связана с неточной разметкой осей: отклонение всего на несколько сантиметров может нарушить работу всей системы в дальнейшем. Чтобы избежать этого, геодезические работы выполняют дважды — до и после погружения первых элементов. Недостаточное уплотнение бетонной смеси при устройстве ригелей вызывает появление пустот и снижение прочности узлов. В таких случаях вибраторы применяют на каждом этапе укладки, а контроль плотности ведут по установленным нормам. Еще одна частая причина проблем — нарушение защитного слоя бетона вокруг арматуры, что ускоряет коррозию и сокращает срок службы конструкции. При использовании сборных элементов ошибки часто возникают на стадии стыковки: недостаточная анкеровка или некачественное замоноличивание приводят к подвижкам. Специалисты рекомендуют проводить промежуточные проверки вертикальности и отметок после каждого этапа монтажа. В условиях сложного рельефа дополнительно контролируют отвод воды, чтобы избежать размыва грунта вокруг опор. Экономия на материалах или привлечение неподготовленных исполнителей также становится источником дефектов. Проектная документация содержит четкие требования к маркам бетона и классам арматуры, отступления от которых недопустимы. Регулярные акты освидетельствования скрытых работ позволяют выявить нарушения на ранней стадии и исправить их без значительных затрат. Профилактика ошибок включает обучение персонала, использование проверенной техники и строгое соблюдение технологических карт. После завершения строительства проводят комплексную проверку, включающую геодезическую съемку и испытания на нагрузку. Такой подход минимизирует риски и обеспечивает надежную работу основания на протяжении всего периода эксплуатации.
Часто задаваемые вопросы
Как правильно выполнить разметку осей перед началом работ?
В чем преимущества свайно-ригельного решения на слабых грунтах по сравнению с другими вариантами?
Какие этапы входят в последовательность работ на площадке?
Почему важно соблюдать защитный слой бетона при монтаже ригелей?
Как оценивают качество после завершения устройства основания?
Заключительные мысли
Точный расчет параметров, последовательное выполнение работ и сравнение вариантов позволяют подобрать решение, которое надежно работает на слабых грунтах и минимизирует объем земляных операций. Контроль разметки, защитного слоя бетона и качества стыков на всех этапах помогает избежать типичных дефектов и обеспечить долговечность конструкции. Анализ ошибок и ответы на частые вопросы показывают, что внимание к деталям на стадии проектирования и монтажа напрямую влияет на стабильность всего здания. Начните с геологических изысканий и детальных расчетов, затем строго следуйте технологическим картам при разметке и бетонировании. Привлеките квалифицированных специалистов для проверки качества и составления актов — это даст уверенность в результате и позволит построить долговечный объект без лишних затрат в будущем.
